Witam



Do dzis moja praca w maxie polegala jedynie na imporcie z CADa i teksturowaniu, ale nadszedl czas aby to zmienic :)



Podejrzewam, ze problem okaze sie banalny, ale termin jest "na wczoraj" i nie mam czasu aby poczytac instrukcji, tutoriali, itp. Wyglad bryly i moj tok myslenia przedstawilem na skanie. W skrocie chcialbym to zrobic tak:

1. tworze sciezke w formie łuku (czerwony)

2. tworze sciane

3. wstawiam sciane w sciezke

4. tworze luk (niebieski)

5. lacze krawedzie czerwona i niebieska w grzbiet



Ta brylka to czesc duzego projektu ale bez niej nie moge nic dalej robic... bardzo mi pomozecie szybko odpowiadajac :)



Pozdrawiam,

Marcin





Sorry za jakosc - moj skaner szaleje :(

robisz tak:



shape w kształcie czerwonej krawędzi, kopiujesz(dwa razy, jedną kopię ukrywasz na później), przesuwasz do góry jedną z kopii, attach(żeby oba spline'y były jednym obiektem), cross section(modyfikator łączący dwa spline w siatkę), surface(modyfikator robiący z siatki spline'ów poligony), ustawiasz parametry modyfikatora tak żeby na wysokość był tylko jeden podział na szerokosć odpowiednio gęsta siatka (zaleznie jak Ci pasuje, tą gęstość ustawiasz w interpolation spline'a pierwszego.



następnie tworzysz graniastosłup o podstawie w kształcie ściany widzianej z przodu (ten wycinek koła czerwono-zielony) który nakłada się na pierwszy obiekt.

kolejnym krokiem będzie boolean który wyciągnie część wspólną.



po zmienieniu siatki do editable poly i usunięciu błędów boole'ana robisz ostatnią krawędź (niebieską) i łączysz ją z czerwoną, weldujesz punkty, zmieniasz na editable poly i masz podstawę. dodajesz ją do wczesniejszej siatki, weldujesz i zabudowujesz (create, bridge - jakkolwiek) pustą przestrzen.



Voila ;]



[edit]



zaraz postaram się dodać jakieś screeny

Super! Wielkie dzieki! Bylbym bardzo wdzieczny za screeny :)

sorki, miałem je wrzucić wczoraj ale ojczyzna wzywała i musiałem to odłożyć na dziś:



tak więc, lecimy:



1. spline'y wyznaczające przekroje

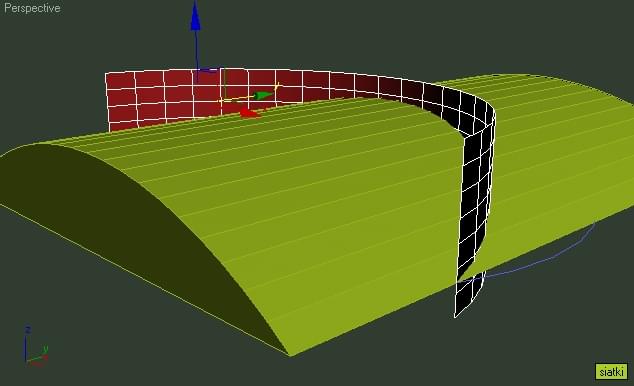

2. wytłoczone dwie bryły

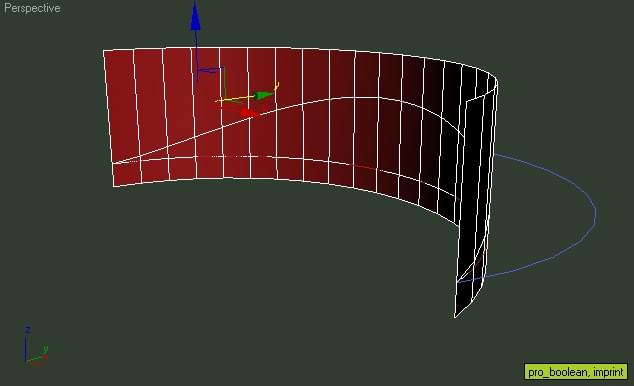

3. bryła która wyszła po boolean (imprint)

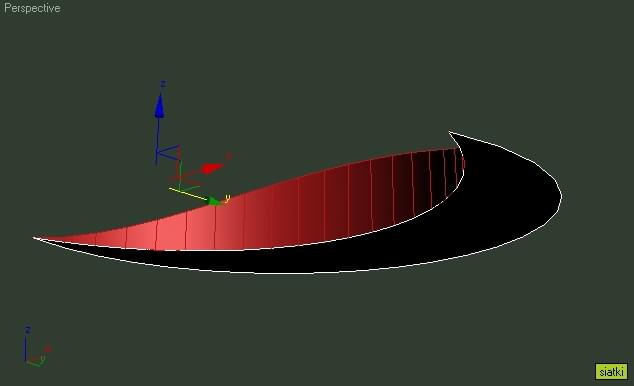

4.druga bryła zrobiona z połączonych spline'ów, ze zweldowanymi końcami i zmienionych w editable poly. plus pierwsza bryła po oczyszczeniu siatki ze zbędnych poly i trisów

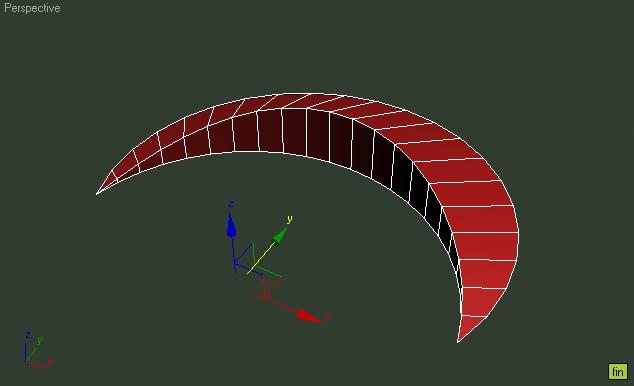

5.po attachowaniu i zweldowaniu punktów zabudowujesz dziurę, z takim efektem



mam nadzieję że o to chodziło, pozdrawiam :)
