Zrobienie wcięć w bryle PO turbosmooth

[mati-bor]

Witam. Za długo już nie miałem żadnych kłopotów z modelingiem, musiało się już coś popsuć ;)



Problem wygląda następująco:

Mam sobie bardzo prostą siatkę i dałem na nią turbosmooth. Forma która powstała bardzo mi się podoba i teraz chcę dodać do niej więcej szczegółu, jakiś detal. Konkretnie chodzi mi o dorobienie rowków w tejże bryle. Sprawa z początku wydawała się oczywista - potraktuję sobie konkretnego edga chamferem i wcisnę polygon extrudem, ALE w tym momencie działając chamferem (który rzecz jasna dodaje kolejne podziały) moja piękna bryła zaczyna się deformować, czego absolutnie nie chcę.



Próbowałem dać collapse (który zamienia mi Poly na Mesha) i wtedy rzeźbić w tej bryle, ale to w ogóle jest jakaś pomyłka. Convert to Poly też próbowałem, ale wtedy już w ogóle się wszystko kaszani.



Zamieszczam obrazki ANALOGICZNEJ sytuacji, aby trochę rozjaśnić mój bełkot:

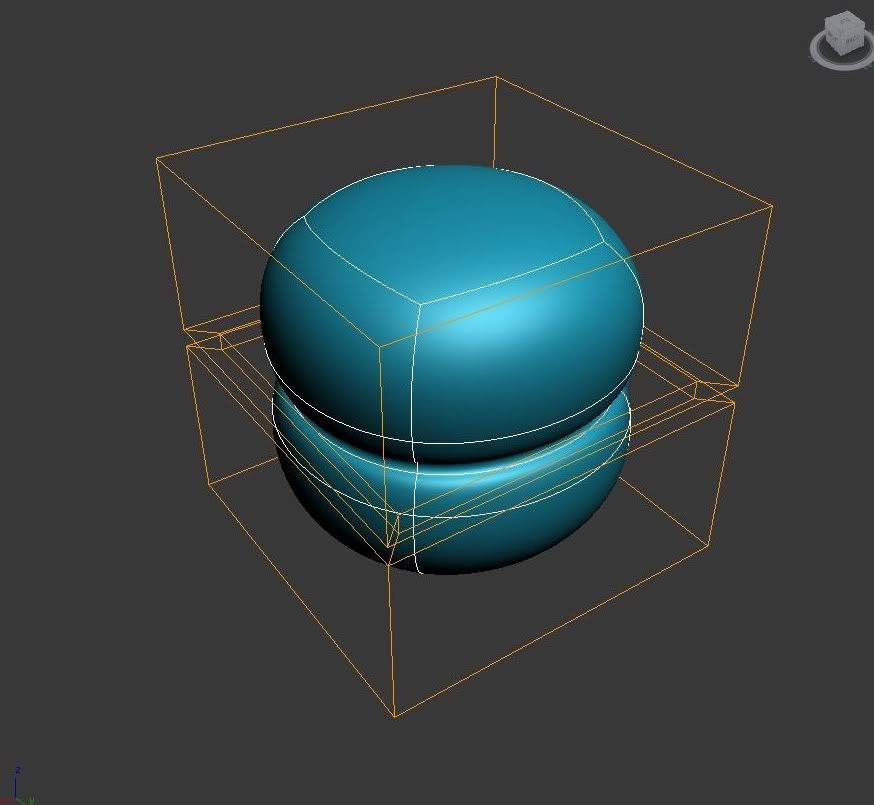

Tworzę sześcian - nakładam turbo smooth - otrzymuję oczywiście idealną kulę (bardzo mi się podoba taki własnie kształt) - chcę zrobić rowek - moja piękna kula się deformuje - LIPA!

http://i257.photobucket.com/albums/hh239/Mati-bor/lipa.jpg



A TAKI efekt chciałbym w tym wypadku otrzymać (tym razem wziąłem po prostu sferę z geometry, dałałem turbo i zrobiłem rowek)

http://i257.photobucket.com/albums/hh239/Mati-bor/taktak.jpg



Z góry dzięki za pomoc ;) Pozdrawiam.

[indian]

cześć

jeżeli chcesz zrobić same rowki i nie modyfikować już później mesha to polecam booleana, troszkę pokaszani Ci siatkę, ale kilka minut i będzie git.

[kliment woroszyłow]

Skoro ze sfery uzyskujesz kształt o który ci chodzi, to po co sobie utrudniać i upierać się że musi byc z boxa? chyba ze czegoś nie zrozumiałem.

[mati-bor]

Tak, nie zrozumiałeś. To sytuacja ANALOGICZNA - jest bardzo uproszczona. Celowo w swoim pierwszym poście podkreśliłem to, bo wiedziałem że znajdzie się jakiś rodzynek ;)



Moja bryła nie jest sferą. Nie uzyskam jej z niczego innego niż bryły którą sobie stworzyłem, a potem potraktowałem turbosmoothem.





Co do tego booleana, nie wiem czy to dobry pomysł :/ Z mojego małego doświadczenia wiem że to nie zawsze działa tak jak powinno :/ No i teraz jeszcze modelowanie tego rowka do booleana...........



W ostateczności zrobię ten boolean, ale nie ma ktoś jeszcze innego pomysłu?

[kliment woroszyłow]

a pokaz siatkę wyjściowa tego mesha to będzie prościej coś podpowiedzieć.Za rodzynka masz plaskacza :D

[mati-bor]

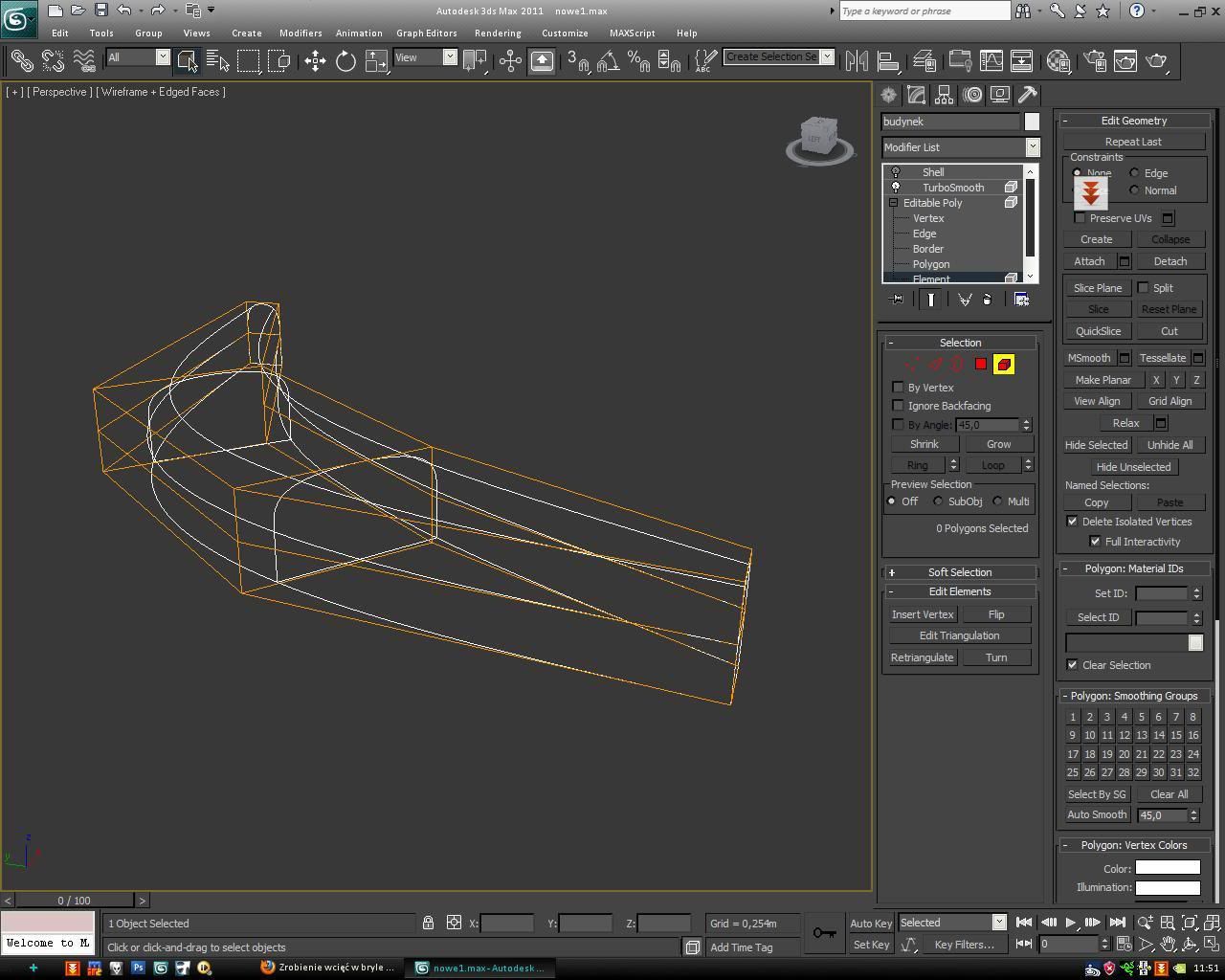

tak to wyglada ;)



http://i257.photobucket.com/albums/hh239/Mati-bor/siatka.jpg?t=1275818065



nie chcialo mi sie przycinac xD i odrazu sie zdradzilem ze ma to byc budyneczek ostatecznie. więc pewnie na samych jakiś tam rowkach się nie skończy.



EDIT:

Chyba jakoś pogodziłem to wszystko - dorzuciłem do stacka nad Turbo Smooth kolejne Edit Poly. I w ten sposób mam 100% swobode edycji tego co jest efektem smootha.



Jak ktoś ma jeszcze inne pomysły, to nie wstydzić się :p



EDIT:

Nie no kaszana kompletna.... Nie wiem dlaczego ale tego nie zauważyłem xDDD To jednak nie działa. Czekam na inne patenty ;)

Edytowane 6 Czerwiec 2010 przez mati-bor

[kliment woroszyłow]

Wciaż nie jestem pewny czy czaje ideę końcową,ale cos mi sie zdaje ze po TS/MS tak czy siak trza to na powrót do editable poly i edycja siatki. To czy extrude z minusem czy booleen to juz kwestia upodobań . Osobiscie bym to extrudem robił.

[mati-bor]

Wciaż nie jestem pewny czy czaje ideę końcową,ale cos mi sie zdaje ze po TS/MS tak czy siak trza to na powrót do editable poly i edycja siatki.

Też mi się wydaje że tak będzie najlepiej. Okazało się w ogóle że mój pomysł z Edit Poly na górę Stacka był dobry, tylko trzeba wyłączyć Isoline Display w TurboSmooth.

Nie wiedziałem że to ma wpływ na to co powstanie po dodaniu Edit Poly....

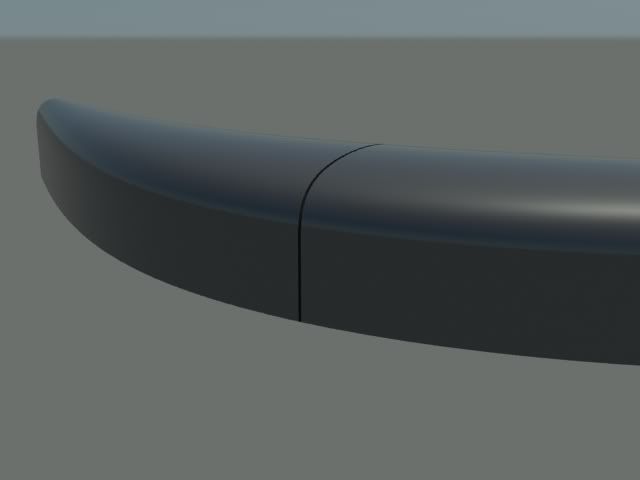

Jest i rowek.

http://i257.photobucket.com/albums/hh239/Mati-bor/taktaktak.jpg



Siateczka jest piękna, rowek również. A sama bryła? Miód i orzeszki! Tak miało być! :D



Dzięki wszystkim za pomoc ;)

Edytowane 6 Czerwiec 2010 przez mati-bor
