problem:smooth luk w sciane

[palmer]

Witam ...



mam problem ze znalezieniem narzedzia ktore pomoze mi wyrownac

luk w scianie.

Rysunek jest stworzony w acad a nastepnie zrobiony import do 3ds.

W acad wszystko wyglda ladnie natomiast w 3ds mam zamiast rownego gladkiego luku - kilka zalaman w scianie.



jak ladnie wyprofilowac ten luczek?



zalaczam obrazek

[Orangegraphics]

spróboj modyfikator smooth ale to też idealnie nie załatwi sprawy...

[Kaligraj]

Witam ...

Ja załatwił bym to tak.

Podzieliłbym tą scianę na trzy różne obiekty .. przed lub po imporcie do 3dmax'a .

Dlaczego ?

Jesli zastosujesz smooth wyokrągli on Tobie wszyskie powierzchnie ... a tak bedziesz miał ostre krawędzie ściany i ładny łuk ... oczywiście z parametrami smooth ostrożnie 45 załatwi powinno załtawić sprawe .. a juz najłatwiej to stworzyć tą ściane w 3dmax'ie i za pośrednictwem Boolin "wywiercić " otwór :)

[Tomala]

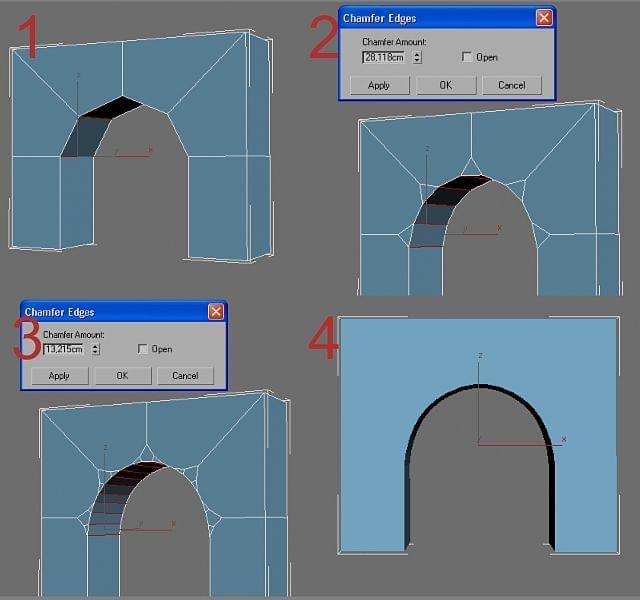

Jak to editable poly to zaznacz krawędzie na łuku (te 6 w poprzek sciany) i daj im chamfer kilka razy. W ten sposób wygładzisz tylko łuk.

[palmer]

ech



nie dziala chamfer ...cala sciana sie wygladza a nie luk .

cos probuje dalej

[Tomala]



U mnie działa może to wina siatki twojej ściany zrób żeby nie było polygonów większych niż czworokąty. Innymi słowy połącz vertexy leżące na łuku krawędziami z jakimś vertexem na krawędziach ściany.

[palmer]

tomala



jestes wielki !



dzieki !
